オフィス移転に伴うLAN配線工事 床下隠蔽配線で快適なネット環境を実現

こんにちは、広島市電気工事店です。先日、広島市内でオフィスを移転されたお客様から「新しい事務所の床下にLANケーブルを隠して配線してほしい」とご依頼をいただきました。新しく借りたオフィスはカーペット敷きのフローリング。ケーブルが床の上を這っていると掃除の邪魔になるし、何より足を引っかけて転ぶ危険がある。お客様も「見た目をすっきりさせたい」と強く希望されていました。

依頼内容と現場の状況

お客様はIT系の会社で、デスクが6台、それに共有のプリンターやサーバー用ラックなど、合計12ヶ所にLANケーブルを通す必要がありました。床下にはすでに電源用の配線が通っていて、そこに追加でLANケーブルを通すルートを確保しなければいけません。築20年ほどのビルで、床はコンクリートの上にカーペットタイルが貼ってあるタイプ。カーペットを部分的に剥がして、床下にアクセスする必要がありました。

施工のポイント 床下配線ならではの注意点

床下にLANケーブルを通す時、一番気をつけるのは既存の電源配線との距離です。電源線の近くを通すとノイズが乗って通信速度が落ちることがある。例えば、今回は電源用の金属管が床下を這っていたんですが、そこから最低でも10センチは離してLANケーブルを通すルートを決めました。それでもどうしても近づく場所があったので、そこはシールドタイプのケーブルを使ってノイズ対策をしました。

それから、床下は思ったより狭くて暗い。作業員が潜る時はヘルメットとヘッドライトが必須です。あと、床下にはほこりやゴミが溜まっていることが多い。ケーブルを引き込む前に掃除機でしっかり吸い取っておかないと、後でケーブルにゴミが絡まってトラブルの原因になります。これは現場で何度もした「あるある」ですね。

LANケーブル自体も、曲げすぎると中の銅線が断線したり、通信品質が落ちたりする。特にカテゴリー6Aのケーブルは曲げに注意が必要で、ケーブル径の4倍以上の曲げ半径を確保するようにしています。床下で無理に曲げると後で通信エラーが出ることもあるので、そういう場面では余裕を持って取り回しました。

実際の作業内容と作業時間（3名の場合）

作業は私を含めて3名で行いました。朝8時半に現場入りして、まずはカーペットタイルを剥がすところから。12ヶ所の床開口のために、あらかじめマーキングした位置をカッターで慎重にカットしていきます。床下に潜る人は体格の小さい若いスタッフに任せて、私は上からケーブルの引き込みと固定を担当。もう一人はケーブルの端末処理とテスターでの導通確認を担当しました。

ケーブルを引き通す時は、専用のフィッシュテープ（ケーブルを通すためのガイドワイヤー）を使います。曲がり角では手探りでケーブルを誘導しながら、無理な力がかからないように注意。全部のケーブルを引き終わった、カーペットタイルを元に戻して、開口部は専用の床開口プレートで仕上げました。

作業時間の目安ですが、3名で行った場合、準備から片付けまでで約6時間ほど見ておけば安心です。今回は12ヶ所の配線で、ケーブルの長さもそれぞれ10メートルから20メートルとバラバラだったので、ちょうど6時間半くらいかかりました。

後の様子

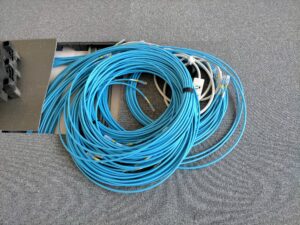

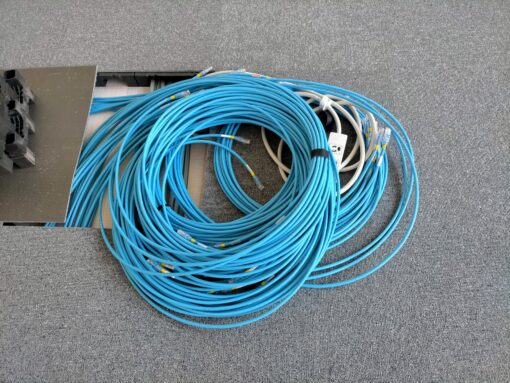

写真のように、カーペットを1枚だけ剥がして、そこからケーブルが床の上に出てくるようにしています。普段はカーペットを戻しておけば見た目は全く気にならない。必要な時だけカーペットをめくればケーブルにアクセスできるので、メンテナンスもしやすいです。

お客様の声とまとめ

工事が終わってからお客様に確認してもらうと、「全然ケーブルが見えなくてびっくりした。これで掃除もしやすいし、足を引っかける心配もない」と喜んでいただけました。やっぱりLAN配線工事は、見た目のきれいさと安全性、それに通信品質のバランスが大事だと改めて感じました。

広島市でオフィスのLAN配線工事をお考えなら、ぜひ一度ご相談ください。床下配線や天井裏配線など、建物の構造に合わせた最適な方法をご提案します。見積もりは無料ですので、お気軽にどうぞ。
